扭力倍增器
單價：0 元/套
最小起訂：1 套
最大供貨：58 套
型號：SG-TWM
發貨期限：3天以內發貨
詳細信息
SG-BZQ扭力倍增器
優點：
◆安全------使用延長桿會造成危險。使用扭矩倍增器可以藉由放大倍率4、25或40倍來減少延長桿長度及使用者的出力。
◆操作空間的限制------使用較長的延長桿在有些工作場合，因為空間上的限制，可能不適于延長桿使用。
◆精確------使用扭矩倍增器操作會比較順暢、平穩并且可獲得更精確的扭矩。在螺栓鎖緊的過程中可減少體力的支出。
發電廠電力檢修及各工業行業生產檢修安裝現場，緊固和拆卸大直徑螺栓螺母相當困難，尤其在操作人員難以施工的環境中（例如設備周圍空間較小，無法使用加力桿及各類特種扳手等），這一矛盾顯得更為突出。
本公司科研人員綜合國內外先進技術，研制成功的扭矩倍增器，可以幫助您從根本上解決這一難題。目前該系列最大可輸出扭矩20000NM，最大放大倍數為40倍，使操作人員用最小力獲得最大的扭矩，同時也保證了輸出扭矩的精度≤±４%。

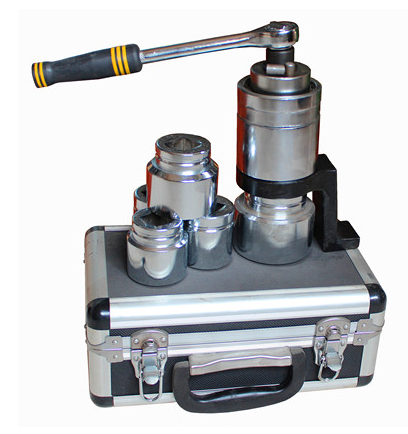

該產品是由扭矩扳手、防彈鎖、力矩倍增器、反作用力臂，轉接套筒頭組成（見圖一）。
性能特點：采用高效行星變速機構作為主傳動，體積小，重量輕，由于變速比大，輸入較小力量就能產生很大的輸出扭矩，反作用支腳可360º任意調換位置；操作人員只需施加很小的力，即可得到4-40倍的輸出力矩.配套扭力扳手根據傳動比預置好扭力,達到相應的預緊扭矩，能自動發出訊號“嗒”的一聲報警，同時伴有明顯的手感振動,從而輕捷的完成螺栓螺母的緊固拆卸工作。
|
SG-BZQ系列力矩放大扳手 |
|
規格型號 |
SG-BZQ-15 |
SG-BZQ-20 |
SG-BZQ-35 |
SG-BZQ-55 |
SG-BZQ-75 |
SG-BZQ-100 |
SG-BZQ-150 |
SG-BZQ-200 |
|
螺栓直徑 |
M20-M30 |
M22-M36 |
M30-M45 |
M36-M52 |
M42-M60 |
M52-M72 |
M60-M80 |
M72-M95 |
|
螺母對邊尺寸 |
S30-S46 |
S32-S55 |
S46-S70 |
S55-S80 |
S65-S90 |
S80-S105 |
S90-S115 |
S105-S135 |
|
輸入方軸 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
|
輸出方軸 |
25 |
25 |
30 |
35 |
40 |
50 |
55 |
60 |
|
傳動比 |
1 ：4 |
1 ：16 |
1 ：16 |
1 ：16 |
1 ：18 |
1 ：25 |
1 ：28 |
1 ：40 |
|
重量kg |
2.6 |
3.9 |
5.5 |
7.5 |
10 |
17 |
25 |
31 |
|
最大扭力Nm |
1.500 |
2.000 |
3.500 |
5.500 |
7.500 |
10.000 |
15.000 |
20.000 |
適用螺栓螺母范圍表（單位：mm）
|
型 號 |
適用螺栓直徑 |
適用螺母對邊尺寸 |
|
-15 |
M20-M30 |
S30-S46 |
|
-20 |
M22-M36 |
S32-S55 |
|
-35 |
M30-M45 |
S45-S70 |
|
-55 |
M36-M52 |
S55-S80 |
|
-75 |
M42-M60 |
S65-S90 |
|
-100 |
M52-M72 |
S80-S105 |
|
-150 |
M60-M80 |
S90-S115 |
|
-200 |
M72-M95 |
S105-S135 |
注：此表按螺栓等級為8.8級做出，僅供參考;
|
|
|
